Máy kéo căng cuộn nhôm tự động 11KW với nhiều trạm lăn

11KW Máy bọc kéo căng cuộn nhôm tổng thể tự động với nhiều trạm lăn

GIỚI THIỆU CHUNG:

Máy bao bọc thép cuộn chủ này được thiết kế đặc biệt để đóng gói tự động các cuộn dây jumbo bao gồm cuộn thép, cuộn nhôm, cuộn dây đồng, cuộn dây sợi, v.v.để làm cho gói chống thấm, chống gỉ, chống bụi, được bảo vệ và trang trí tốt.

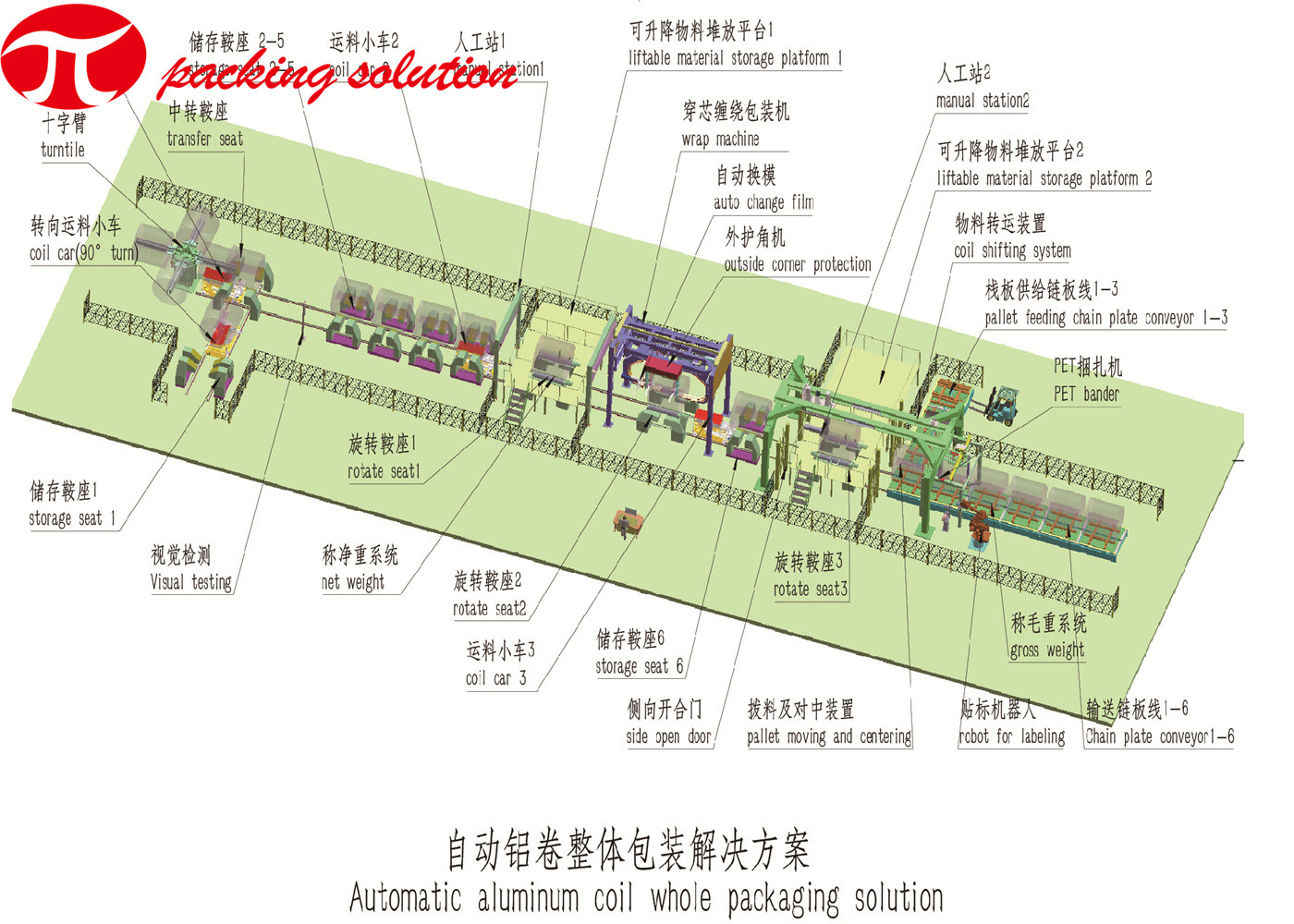

Đó là một máy đóng gói tự động, tích hợp cao, an toàn và thiết thực.Máy chủ yếu bao gồm bộ phận đóng gói, đường di chuyển, hai (hoặc nhiều) trạm con lăn, tủ điều khiển, lan can, v.v.

Máy quấn cuộn tổng thể cập nhật của chúng tôi có thể được điều chỉnh theo yêu cầu của khách hàng từ cấu hình đơn giản đến phức tạp.Jinglin có thể cung cấp các tùy chọn khác nhau từ các yêu cầu đa dạng nhất theo nhu cầu cụ thể của bạn.

CÁC THÔNG SỐ CƠ BẢN:

Ứng dụng: cuộn nhôm / cuộn thép / cuộn đồng / cuộn dây thép, v.v.

Kích thước cuộn: chiều rộng 700-2000mm, ID≥450mm, OD: 1100-2200mm

Trọng lượng cuộn dây: 1000-30000kg

Vật liệu đóng gói: PE / PVC căng màng / băng nhựa:

ID: 76mm, OD: 100-250mm, chiều rộng 250mm

Tốc độ màn trập: xấp xỉ.2-3m / giây.

Công suất đầu ra: khoảng.11kw

Tỷ lệ trùng lặp: 20% -90%

Nguồn điện: 380V, ba pha năm dòng

QUÁ TRÌNH HOẠT ĐỘNG:

1) Tải các cuộn dây bằng cần trục, móc chữ C, xe nâng, hoặc dầm đi bộ, xe cuộn, v.v. lên trạm lăn máy.

2) Động cơ quấn di chuyển đến trạm con lăn với cuộn dây.Trình bao bọc tự định vị.Điều chỉnh theo dõi kiểu chữ U cho các đường kính cuộn dây khác nhau để quấn con thoi phân phối vật liệu qua tâm cuộn dây.

3) Bản nhạc loại U đã đóng.

4) Cố định vật liệu quấn trên cuộn dây bằng tay của thợ cơ khí tự động hoặc thủ công (tùy chọn).

5) Bắt đầu gói.

6) Gói hoàn thành và niêm phong bằng tay cơ thủ công / tự động (tùy chọn).

7) Máy bao gói di chuyển đến một trạm lăn chặn khác để đóng gói tiếp theo (tùy chọn).

8) Dỡ cuộn dây đã đóng gói và chuẩn bị cho một bao bì mới khác.

NHỮNG ĐẶC ĐIỂM CHÍNH:

• Thích nghi với công việc liên tục lâu dài.
• Thiết kế mô-đun, hoạt động đơn giản và đáng tin cậy.
• Độ căng của vật liệu bọc có thể dễ dàng điều chỉnh.
• Hoạt động màn hình giao diện PLC & HMI được thông qua cho hoạt động thông minh.
• Loại quấn quỹ đạo được thiết kế đặc biệt.
• Trạm con lăn thuận tiện cho việc xếp dỡ, các con lăn được phủ PU để bảo vệ bề mặt cuộn.
• Chế độ làm việc thủ công và tự động cho tùy chọn thay thế.
• Bộ chuyển đổi được sử dụng để điều chỉnh sự chồng chéo của vật liệu bọc.
• Tỷ lệ chồng chéo của màng bọc có thể điều chỉnh được.
• Chức năng đặt lại vị trí quấn.
• Cảm biến định vị xe đẩy tự động.
• Con thoi đôi với hai bộ phim có thể được sử dụng cho hai gói vật liệu khác nhau trong một lần xử lý.
• Được trang bị tay cơ để nạp & cắt băng quấn tự động.
• Hàng rào bảo vệ đảm bảo an toàn cho người vận hành.
• Có thể điều chỉnh chiều cao mức của bộ phận bọc thông qua động cơ.
• Đèn báo tự động báo khi có lỗi.Các vấn đề có thể được hiển thị tự động.
• Phanh đặc biệt cho thiết bị tháo băng để tránh gấp vật liệu.
• Các trạm con lăn bổ sung là tùy chọn để đạt được hiệu quả đóng gói cao hơn.
